-40dB resistiv RF sampling
Skapad: 2024-10-31

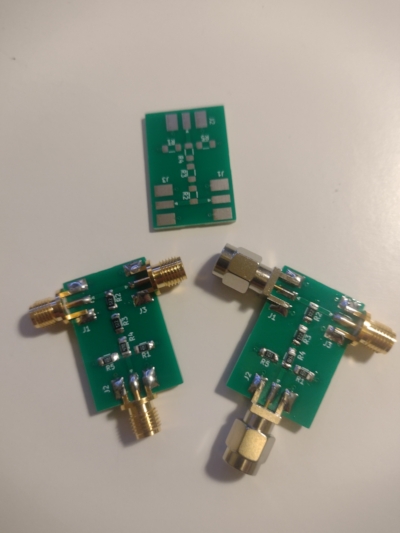

För att kunna mäta på en sändares utsignal utan att bränna upp spektrumanalysatorns ingång kan man avleda en liten del av effekten med en vanlig resistiv spänningsdelare. Jag ritade upp en som tar ut ca. -40dB effekt och klarar <10W, <100MHz (kanske mer) och beställde mönsterkort.

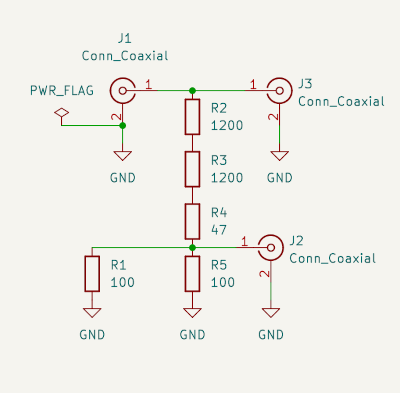

R1||R5 säkerställer 50 ohms impedans för J2. J3 bör vara terminerad i 50 ohm.
Det är lätt att bränna pengar på SMA-kontakter. Stiftlister funkar minst lika bra för HF men för hobbyinstrument såsom TinySA eller NanoVNA är det trevligt med SMA.
