[WIP] Frekvensblandare av pulstransformatorer?
Skapad: 2025-04-11
Uppdaterad: 2025-04-16

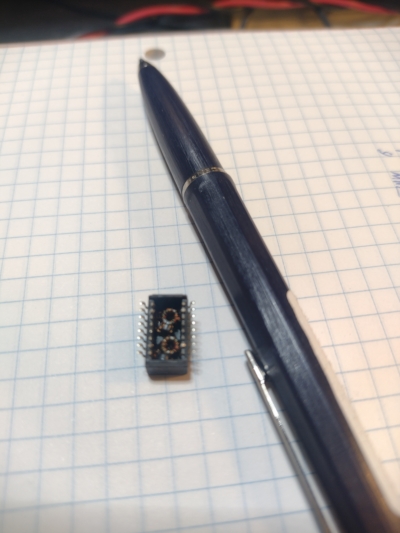

Kan man använda en pulstransformator PT61017PEL för Ethernet som en blandare?

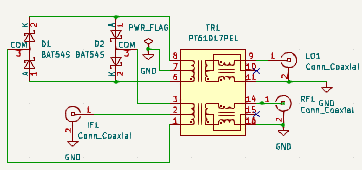

Schemat:

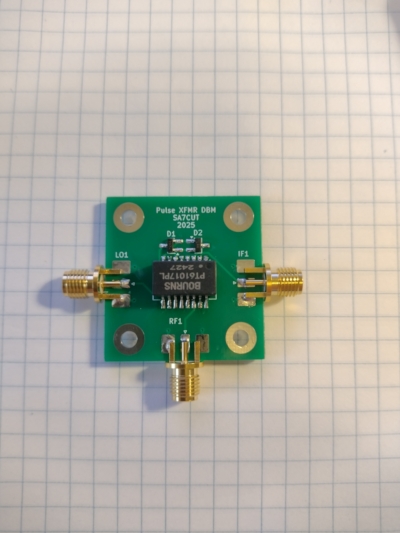

Det färdiga kortet (felvände nästan TR1 men det löste sig):
Test: Signalgenerator LO1, RF1. TinySA IF1.
| LO1 | 10 MHz | -10 dBm |
| RF1 | 2 MHz | -30 dBm |
| IF1 | 2 MHz | -65.5 dBm |
| 8 MHz | -73 dBm | |
| 10 MHz | -55 dBm | |
| 12 MHz | -72 dBm |
| LO1 | 10 MHz | +7 dBm |
| RF1 | 2 MHz | -30 dBm |
| IF1 | 2 MHz | -68.9 dBm |
| 8 MHz | -38.3 dBm | |
| 10 MHz | -70.3 dBm | |
| 12 MHz | -38.3 dBm |
Tog inte med övertoner i blandningsprodukterna, men de var där.
