Labb: frekvensblandare
Skapad: 2024-11-07
Uppdaterad: 2024-11-14

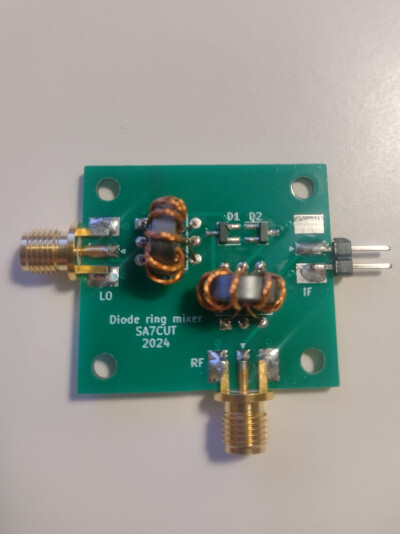

Blandare

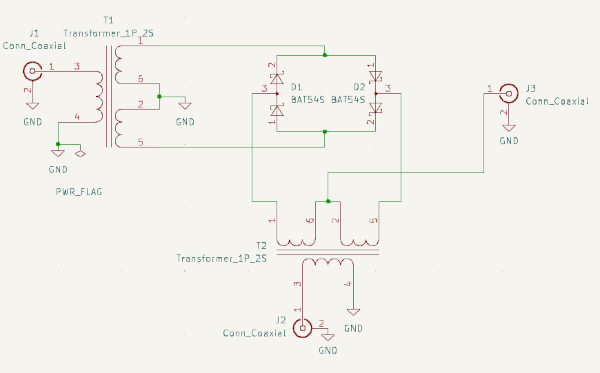

Faktiska värden in till LO (J1) och RF (J2) mäts upp med SA (TinySA). Antagande: signalgenerator håller 50 ohms källimpedans.
LO: 7 MHz -13dBm in i spektrumanalysator genom 20dB dämpsats. Antagande: 7dBm in i blandare utan dämpsats.
RF: 3 MHz -36dBm in i spektrumanalysator.
IF (J3):
| Frekvens | Effekt |
| 7 MHz | -40.9 dBm |
| 4 MHz | -41.5 dBm |
| 3 MHz | -73.5 dBm |
IF terminerades med 50 ohms konstlast. Signalgenerator kopplades bort från RF port på blandaren. SA kopplades till RF port på blandaren.
| Frekvens | Effekt |
| 7 MHz | -63.9 dBm |
Resultat
| Conversion loss | -36 - (-41.5) = 5.5 dB |
| LO-IF isolation | 7 - (-40.9) = 47.9 dB |
| LO-RF isolation | 7 - (-63.9) = 70.9 dB |
